Отчет о натурных испытаниях судовой земной станции спутниковой связи VSAT, типа "SAILOR 900 VSAT" (TT-7009) и дополнительного оборудования к ней.

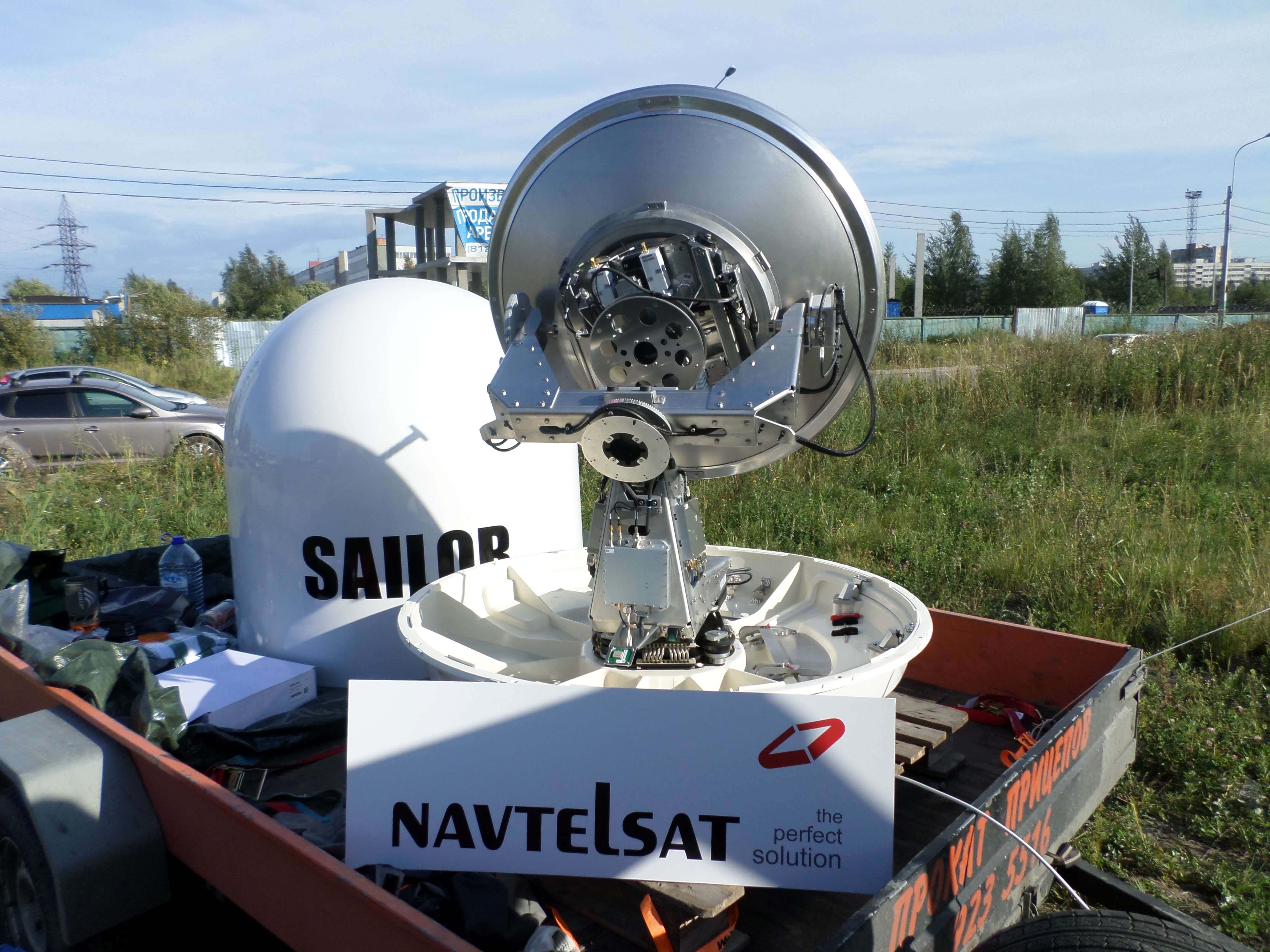

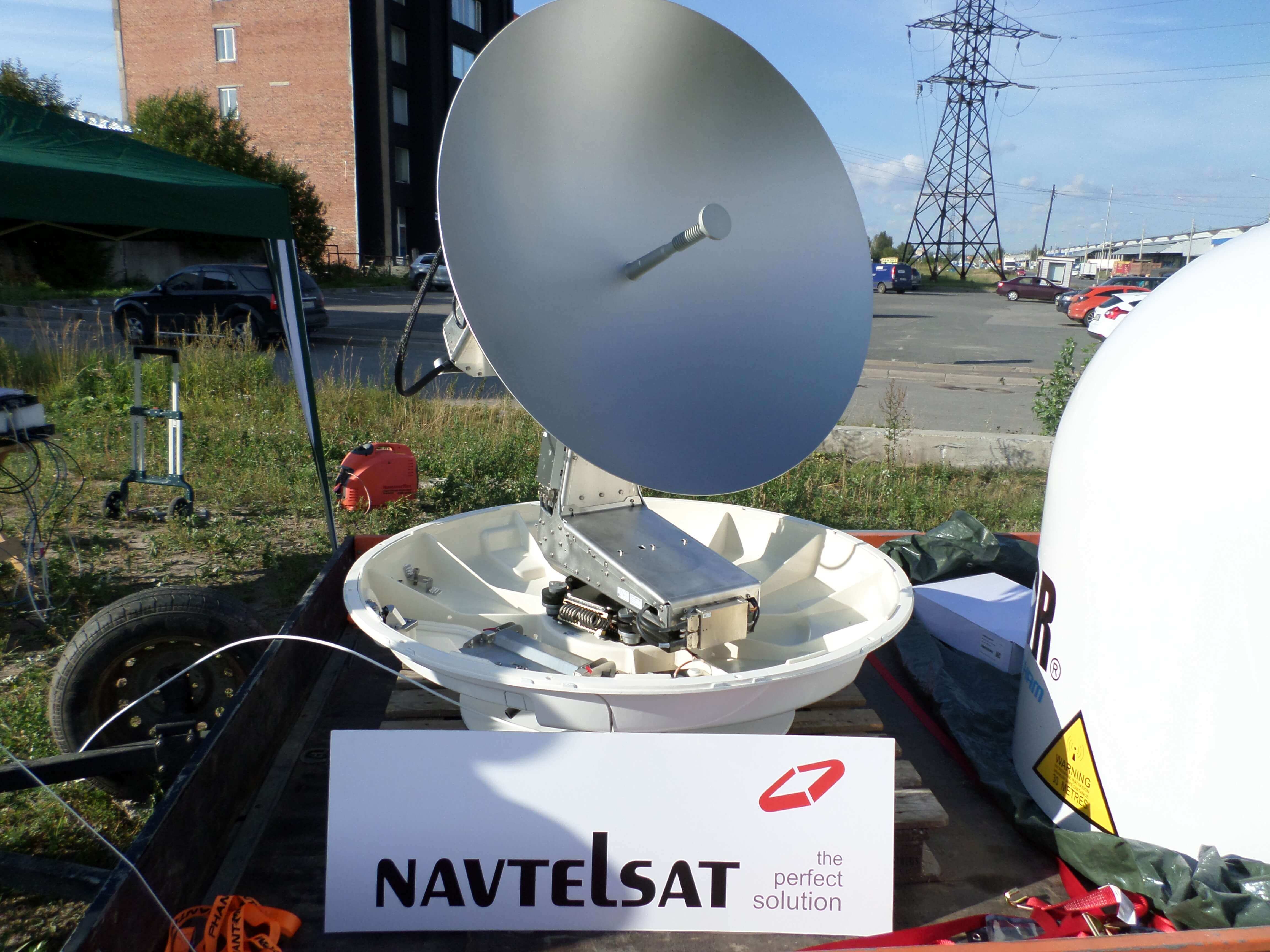

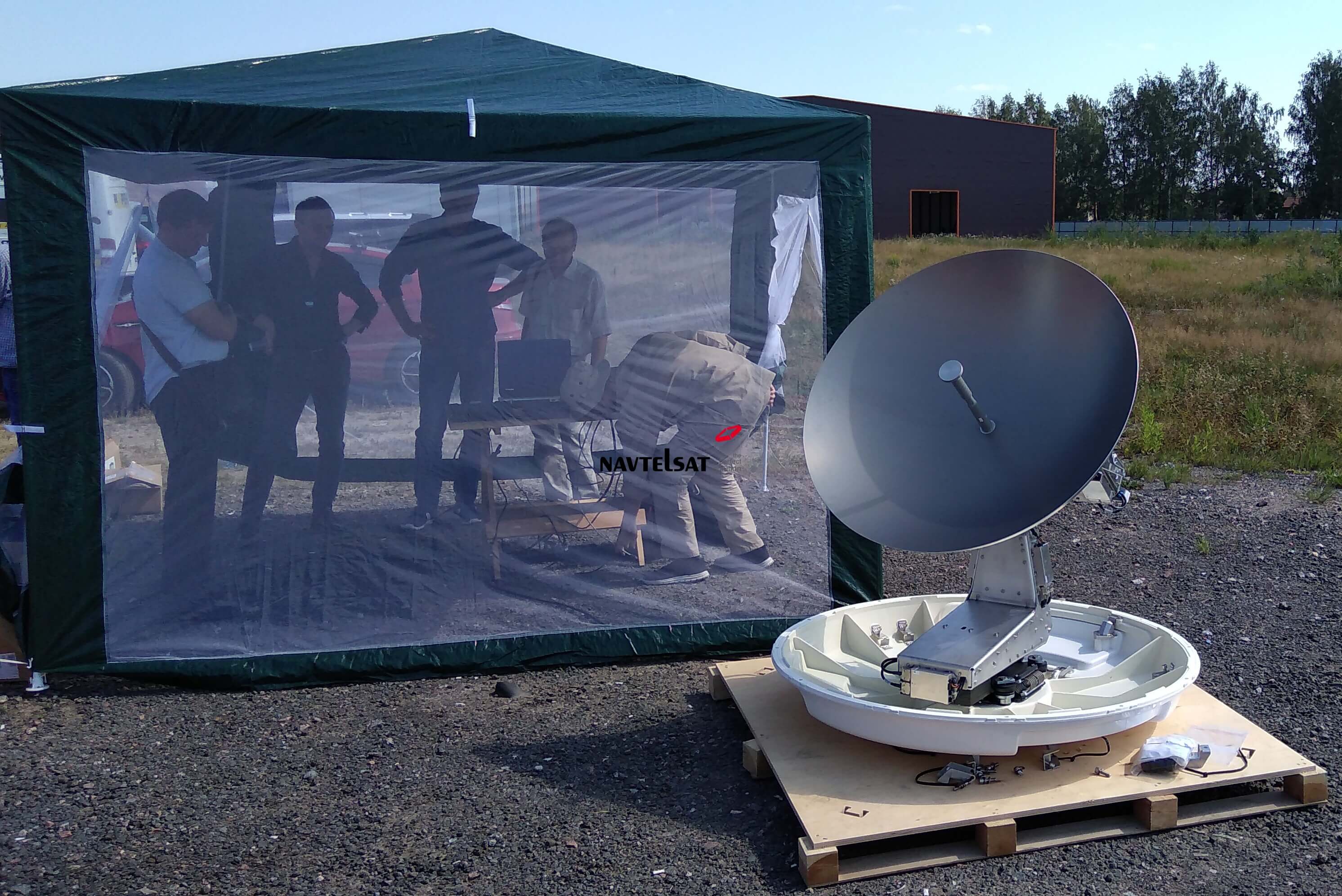

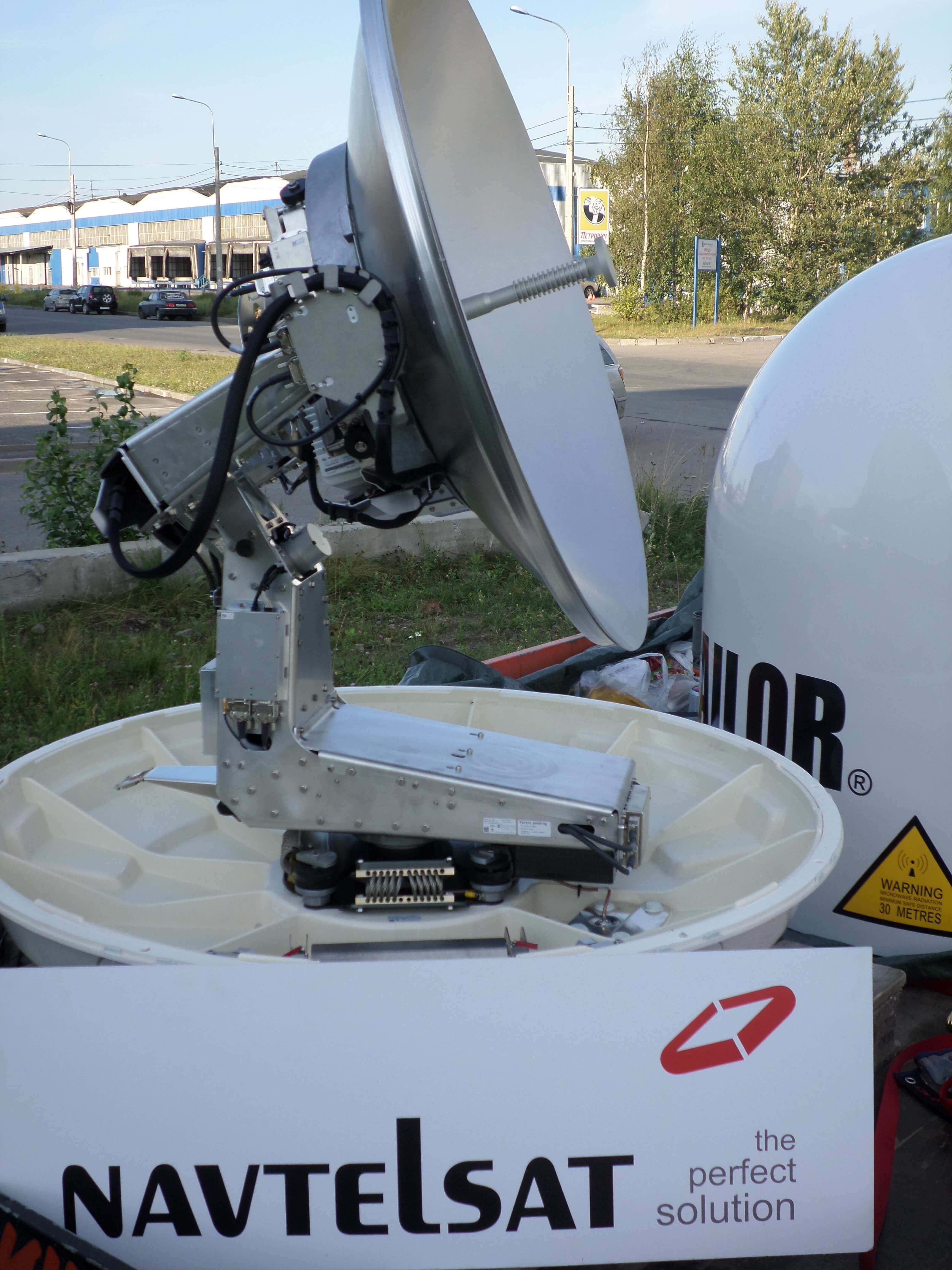

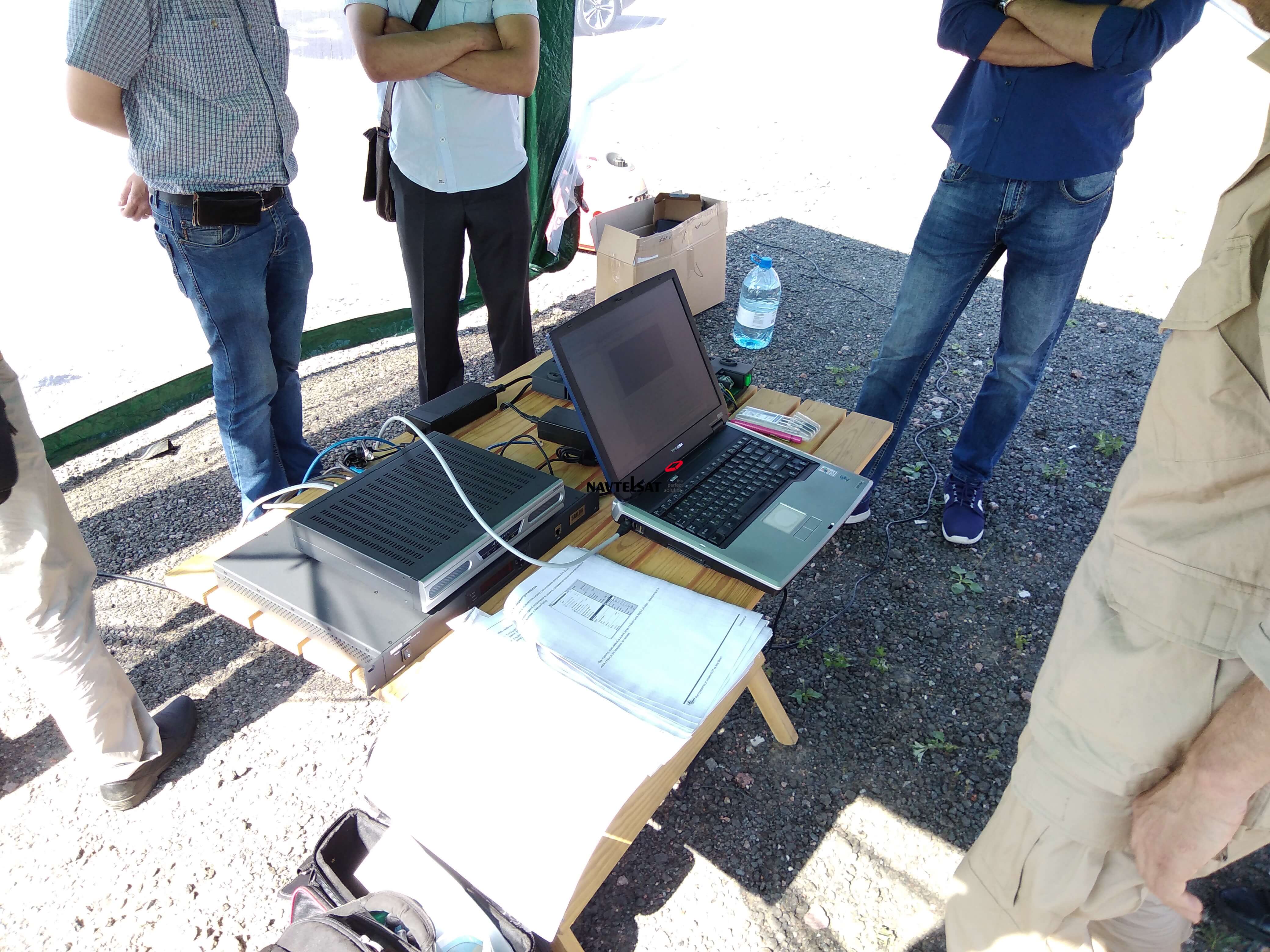

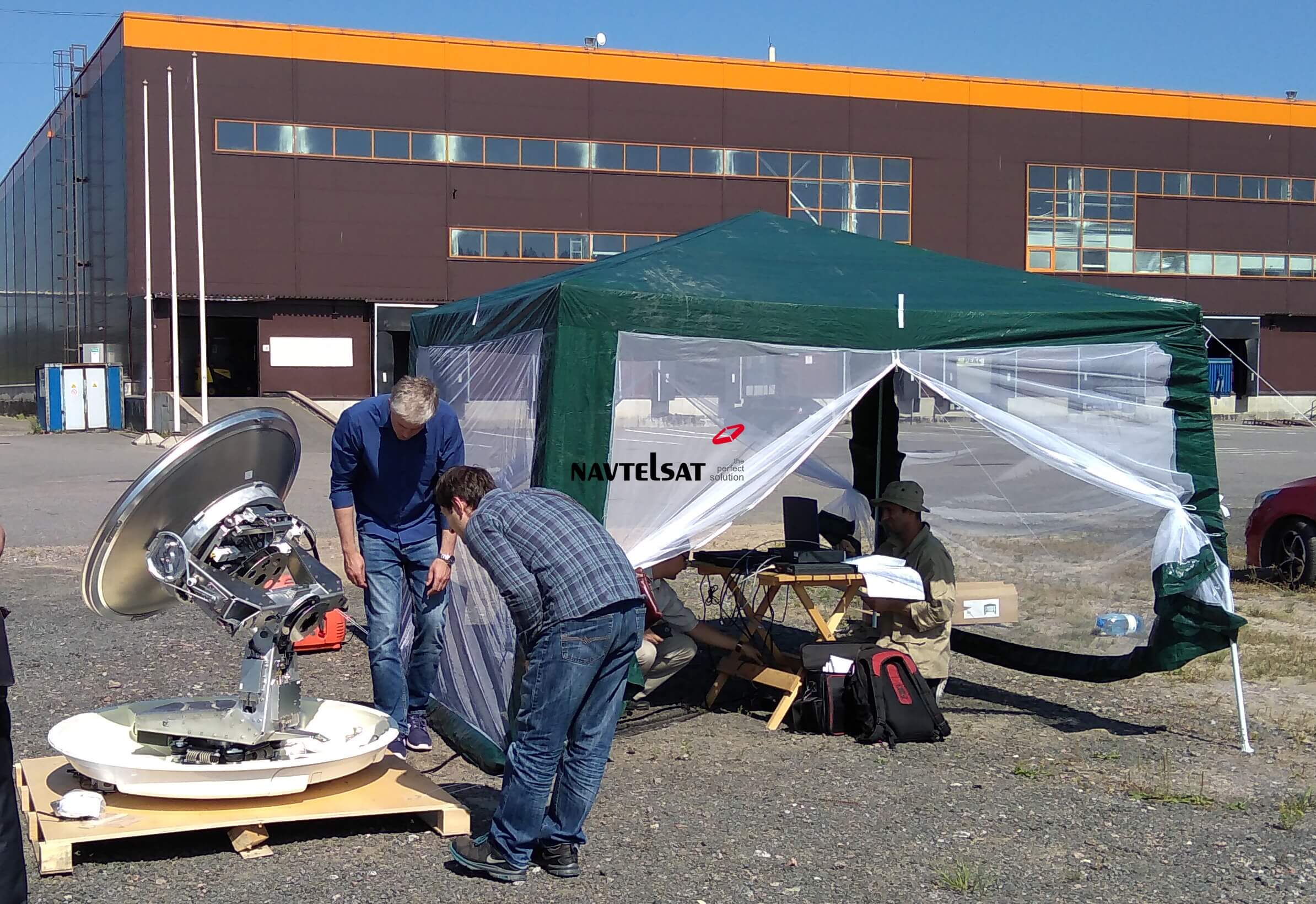

На этой неделе компания Navtelsat получила полный комплект оборудования и провела входные испытания комплекта оборудования судовой земной станции спутниковой связи VSAT, типа "SAILOR 900 VSAT" (TT-7009). В ближайшее время компания отправит комплект оборудования заказчику.

Краткая сводка по комплектации и характеристикам:

Стабилизированный антенный пост для предоставления услуг двухстороннего интернета Sailor 900 VSAT. Антенная система Sailor 900 VSAT от компании Cobham характеризуется следующими преимуществами:

• одна из наиболее надежных судовых VSAT антенн, существующих на рынке;

• возможность модернизации оборудования для работы в Ka-диапазоне с минимальными финансовыми затратами;

• совместимость с ключевыми спутниковыми платформами: iDirect, Comtech, Gilat, Hughes, STM Satlink, Inmarsat G5;

• стабильная работа и удержание сигнала сигнал при экстремальных внешних воздействиях: бортовая качка - ±30°/6 с, килевая качка - ±15°/4 с, рыскание - ±10°/10 с, скорость угла поворота/ускорение 15°/с / 15°/с2;

• наличие свидетельства о типовом одобрении РМРС;

Каналообразующее оборудование: спутниковый модем iDirect X5 Evolution. Основными достоинствами платформы iDirect являются:

• приоритезация трафика;

• возможность полносвязной топологии;

• метод предопределение (резервирование тайм слота под каждый модем).

• Блок питания Sailor 6080.
• Маршрутизатор Mikrotik RB2011iL-RM.
• ИБП APC Smart-UPS SMC1500I-2U.
• Голосовой шлюз Cisco SPA122.
• Предоставление VSAT канала связи с пропускной способностью 1024/512 кбит/с - для подключения и предоставления спутникового канала.

Краткая техническая справка об оборудовании SAILOR 900 VSAT (TT-7009): СЗС спутниковой связи VSAT, типа "SAILOR 900 VSAT" (407090B-00501) предназначена для использования на морских судах в качестве дополнительного оборудования.

Параметр	Условие/примечание	Единица измерения	Мин.	Типичное	Макс.
Диапазон выходных частот	Расширенный диапазон частот передачи для VSAT	ГГц	13,75		14,50
Диапазон выходных (IF) частот	Расширенный	МГц	950		1700
КСВН	Вход (950 - 1700 МГц)	-			2,0 : 1
	Выход (13,75 – 14,50 ГГц)	-			2,0 : 1
Выходная мощность при P1dB	Не хуже	дБм	39,0
Выходная мощность, Опорный сигнал 10 МГц выключен	Диапазон частот передачи, при контрольном значении -35 дБм	дБм			-60
Коэффициент усиления (абсолютный линейный)	В диапазоне выходных частот	дБ	61	65	69
Коэффициент усиления (относительный)	В полосе частот 500 МГц	дБ	-2,5	0,0	2,5
Коэффициент усиления (относительный)	В полосе частот 36 МГц	дБ	-1,0	0,0	1,0
Паразитные составляющие	Диапазон принимаемых частот	дБн			-60
	Диапазон принимаемых частот	дБн			-15
Фазовый шум	10 Гц	дБн/Гц			-50
	100 Гц	дБн/Гц			-60
	1 кГц	дБн/Гц			-70
	10 кГц	дБн/Гц			-80
	100 кГц	дБн/Гц			-90
	1 МГц	дБн/Гц			-110
Интермодуляционные искажения третьего порядка (IMD3) при	2 несущие +33 дБм	дБн			-26
Внешняя опорная частота (вход)	Номинальная		МГц	10,000000
Внешняя опорная частота (вход)	Девиация	Гц	-100	0	100
Напряжение электропитания	Постоянное	В	20,0		50,0
Мощность источника питания	Постоянное напряжение	Вт			85
Диапазон рабочих температур	Работа с внешним
	принудительным охлаждением	°C	-30		75
	Температура хранения	°C	-40		85

Компания Navtelsat является официальным партнером Cobham и предлагает к поставке и реализации проектов продукцию данной компании.

>>>

Ниже далее в разделе Поставляемое оборудование удобно представлены карточки товаров с оборудованием, относящимся к тематике данной статьи и доступного для заказа и поставки, в разделе Реализованные Проекты можно ознакомиться с проектами, в которых успешно применялось это оборудование, а в разделе Решения и Разработки Вы можете посмотреть кейсы, предложенных компанией Navtelsat  и реализованных на практике решений и разработок по тематике данной статьи.

По любым техническим и коммерческим  вопросам, Вы всегда можете обратиться к нам любым удобным Вам способом. Наш отдел продаж с радостью проконсультирует по вопросам, связанным с приобретением, а технический отдел поможет разобраться с конфигурацией, вникнет в Ваши задачи и предложит оптимальное решение.

<<<>>>

Navtelsat Technical team
