НовостиНовости компанииКомпания Navtelsat осуществила разработку и поставку приемного четырехпортового облучателя для C/Ku-диапазона RxO-4 ports-C/Ku-LP.

Новости компании

03.06.2016

Компания Navtelsat осуществила разработку и поставку приемного четырехпортового облучателя для C/Ku-диапазона RxO-4 ports-C/Ku-LP.

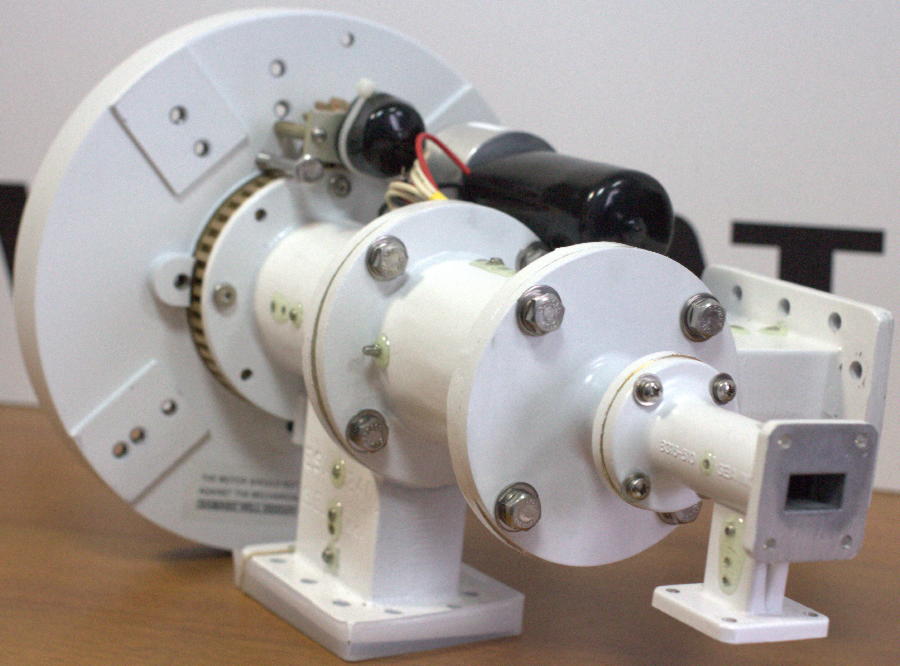

фото

Navtelsat решил задачу разрабтки и поставки четырехпортового облучателя, работающего в C/Ku-диапазоне с одновременным приемом радиосигнала в линейных ортогональных поляризациях.

Описание этапов выполнения данного проекта.

Формирование технического задания.


Облучатель должен иметь характеристики не хуже заявленных:

Исполнение для параболических зеркал 3 м с проямофокусной осесиметричной системой облучения с параметром f/D - 0,28;

Диапазон частот в С-диапазоне: 3,4 - 4,2 ГГц;


Диапазон частот в Ku -диапазоне: 10,7 - 12,75 ГГц

Поляризация сигнала в С-диапазоне: ортогональная линейная (VLP/ HLP);

Поляризация сигнала в Ku-диапазоне: ортогональная линейная (VLP/ HLP);

Количество портов: 4 (по 2 на каждый диапазон), интерфейсы CPR-229F/WR-75F;

Кросполяризационная развязка не менее: - 25 дБ(С-диапазон) - 20 дБ (Ku-диапазон);

Наличие функции моторизации для подстройки поляризации в двух диапазонах с встроенным датчиком положения с возможностью интеграции с контроллером RC2000Pol от компании Research Concepts

Решение задачи.

Готовых решений четырехпортового приемного облучателя под данные диапазоны с функцией моторизации на момент заказа ни

 один производитель не смог предоставить.

Компания Navtelsat совместно с зарубежными производителями-партнерами разработала удовлетворяющий требованиям заказчика эскиз облучател

я, по которому в течение 4 месяцев изготовили готовый рабочий экземпляр.

Полученное итоговое изделие.

В результате 4 месячной работы получен рабочий, полностью удовлетворяющий трабования заказчика, облучатель. Перед отгрузкой были произведены тесты с помощью специализированных приборов и программного обеспечения, которые показали, что облучатель соответсвует заявленным в постановке задачи характеристикам. Также инженеры Navtelsat протестировали облучатель на существующей АФС 3 м с управлением от контроллера RC2000, произведена соответствующая настройка контроллера для работы с облучателем с введением программных и аппартаных лимитов, осуществлена калибровка.



Компания Navtelsat имеет большой опыт разработки как нестандартных АФС, так и отдельных их составляющих и мы готовы проработать Ваши нестандартные решения или предложить существующее на рынке оборудование, подходящее для решения поставленных задач.

За более подробной информацией обращайтесь к нам по электронной почте sales@navtelsat.com.
