РЕШЕНИЕ: Установка и ввод в эксплуатацию антенных систем Sailor 900 VSAT, Sea Tel 3004 х2 на быстроходном судне

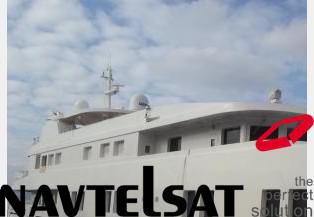

Спешим сообщить, что Navtelsat успешно завершил проект по оснащению быстроходной яхты "Селенга" скоростным спутниковым интернетом в стандарте VSAT и спутниковым телевидением на базе антенных стабилизированных систем Sailor 900 VSAT, Sea Tel 3004 с опцией arbitrator. Ранее мы освещали все этапы данного проекта от заключения договора и поставки и вот теперь - ввод в эксплуатацию. Качественно выполненная работа, а также оборудование прошли проверку во время ходовых испытаний на высоких скоростях и маневрах.

Краткая сводка по комплектации и характеристикам.

Стабилизированный антенный пост для предоставления услуг двухстороннего интернета Sailor 900 VSAT:

1. Антенная система Sailor 900 VSAT от компании Cobham:

  • одна из наиболее надежных судовых VSAT антенн, существующих на рынке;
  • дает возможность владельцу модернизировать систему для работы в Ka-диапазоне с минимальными финансовыми затратами;
  • работает с ключевыми спутниковыми платформами: iDirect Evolution/ Infinity, Comtech, Gilat SkyEdge II, STM Satlink, Inmarsat G5;
  • стабильно работает и не теряет сигнал при экстримальных внешних воздействиях: бортовая качка - +/-30°/6 с, килевая качка - +/-15°/4 с, рыскание - +/-10°/10 с, скорость угла поворота/ускорение 15°/с / 15°/с2
  • наличие свидетельства о типовом одобрении РМРС;



2. Каналообразующее оборудование - спутниковый модем VSAT iDirect X5 Evolution.

Основными достоинствами платформы iDirect являются:

  • приоритезация трафика;
  • возможность полносвязной топологии;
  • метод предопределение (резервирование тайм слота под каждый модем);



3. Блок питания SailoSailor 900 VSAT, iDirect X5, Sea Telr 6080

4. Маршрутизатор Cisco C2921-CME-SRST/K9

5. ИБП APC Smart-UPS SMT3000RMI2U

Предоставление VSAT канала связи с пропускной способностью 1024/512 кбит/с CIR на всей акватории озера Байкал.

Для подключения и предоставления спутникового канала была использована емкость КА Ямал - 401 на орбитальной позиции 90 град в.д., Российский луч

Стабилизированный антенный комплекс для приема спутникового ТВ Sea Tel 3004 x 2 исполнение с опцией arbitrator

1. Две антенны 3004 KU-BAND TVRO ANTENNA с опцией arbitrator

2. Контроллер DAC 2202 со встроенным DVB приемником для каждой из антенн

3. Мультисвитч 5*8

4. Комплект ресиверов Триколор

Антенна показала надежную работу на практике многолетнего использования на морских и речных судах, опцией arbitrator мы решили задачу непрерывного приема сигнала при затенении одной из антенн в случае попадания в "мертвую зону", где прием сигнала невозможен, автоматически включается в работу вторая антенна и прием сигнала продолжается без перебоев.   Антенна обладает отличными техническими характеристиками: работа при температурах от - 30 до +50 градусов Цельсия, удержание и наведение на КА при внешних воздействиях: бортовая качка - +/-25°/6 с, килевая качка - +/-15°/6 с, рыскание - +/-8°/6 с, скорость угла поворота/ускорение 12°/с / 5°/с2.

В течение установки специалисты Navtelsat успешно провели испытания работы ТВ системы в круговой и линейной поляризации с полной процедурой замены соответствующих РЧ блоков и программированием блока управления DAC-2202, также была проведена процедура обновления всего программного обеспечения для систем Sailor и Sea Tel, выполнены встроенные тесты и подтверждена работа опции arbitrator на ходовых испытаниях и имитацией потери сигнала на одной из антенн при стоянке.

Этот проект стал возможен благодаря слаженной работе всей команды Navtelsat, нашим компетенциям и качественному и надежному оборудованию, которое дает широкие возможности по конфигурации и настройке нашего решения.

Специалисты Navtelsat регулярно проходят обучение в компании Cobham по установке и вводу в эксплутации оборудования Sailor, Sea Tel, Explorer и имеют доступ ко всей актуальной базе программного обеспечения, инструкций, техническим нотификациям по конкретным видам работ и, наряду с достаточным запасом ЗИП и оборудования на складе, Navtelsat готова предложить качественный сервис и своевременную поддержку своим клиентам.


Компания Navtelsat является сертифицированным представителем Cobham SATCOM.
