Решения и разработкиРЕШЕНИЕ: Комплексная поставка антенных систем General Dynamics 2,4 м RxO Prime focus для работы в Ku- и X-диапазонах

РЕШЕНИЕ: Комплексная поставка антенных систем General Dynamics 2,4 м RxO Prime focus для работы в Ku- и X-диапазонах

Компания Navtelsat осуществила комплексную поставку двух антенно-фидерных систем General Dynamics 2,4 м RxO Prime focus 1252 для работы в Ku- и X-диапазонах с использованием специальных облучателей типа RxO prime focus от компании Seavey Engineering Associates. Inc.для работы в Ku- и X-диапазонах, а также высокопрецизионных конвертеров Swedish Microwave для работы в полном Ku-диапазоне, NexGenWave для работы в расширенном X-диапазоне, согласно техническому заданию заказчика.

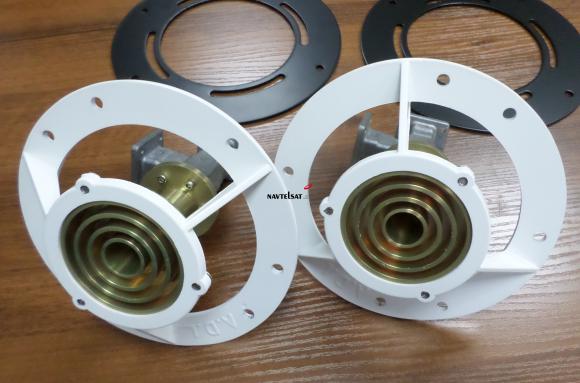

Облучатель для антенны GD

Комплекты поставленного оборудования.

1. АФС General Dynamics 2,4 м RxO Prime focus 1252 Ku-диапазон, трехсегментный рефлектор, два сменных вручную облучателя Ku-диапазона RxO для работы в линейной (LP) и круговой поляризации (CP)

- облучатель 2-ух портовый RxO-LP-DUAL(VLP/HLP), рабочий диапазон частот 10,7- 12,75 ГГц, F/d = 0,6,

- облучатель 2-ух портовый RxO-CP-DUAL(RHCP/LHCP), рабочий диапазон частот 10,7- 12,75 ГГц, F/d = 0,6,

- МШПР LNB SMW Q-PLL type С 10,7-12,75 ГГц, 10 МГц, N-тип, 2-ух диапазонный.

2. АФС General Dynamics 2,4 м RxO Prime focus 1252 X-диапазон, трехсегментный рефлектор, облучатель X-диапазона RxO для работы в круговой поляризации (CP)

- облучатель 2-ух портовый RxO-CP-DUAL(RHCP/LHCP), рабочий диапазон частот 7,1- 8,4 ГГц, F/d = 0,6,


- МШПР LNB NexGenWave X-диапазона 7,1 – 8,4 ГГц, ПЧ 950 – 2250 МГц, 6,15 ГГц, 10 МГц, N-тип.
 МШУ для антенны GD

Основными особенностями реализации данного проекта являются:

  1. Применены и интегрированы облучатели Ku-, X-диапазонов нестандартной комплектации к АФС 1252,
  2. Разработан нестандартный облучатель в расширенном X-диапазоне,
  3. Использованы высокостабильные конвертеры широкого Х-диапазона 7,1 - 8,4 ГГц, произведенные под заказ,
  4. Надежная работа систем в самых жестких условиях.



Компания Navtelsat является ведущим поставщиком решений спутникового сегмента и приглашает к сотрудничеству потенцильных клиентов для реализации комплексных проектов.
