РАЗРАБОТКА: ШИРОКОПОЛОСНЫЙ МШУ КА ДИАПАЗОНА 17,7-21,2 ГГЦ






ОПИСАНИЕ ЭТАПОВ ВЫПОЛНЕНИЯ ПРОЕКТА

Постановка задачи

Изделие должно обеспечить перекрытие и усиление сигналов в диапазоне частот с полосой 3,5 ГГц (17,7-21,2 ГГц) одним изделием с удаленным управлением переключения поддиапазонов. Обеспечить коэффициент усиления не менее 45 дБ. Обеспечить динамический диапазон усилителя не менее 60 дБ. Обеспечить высокое подавление зеркальных каналов на уровне не менее 35 дБ при условии одного "преобразования вниз". Обеспечить коэффициент шума не более 1.8 дБ. Изделие должно управляться последовательным протоколом управления для возможности применения существующих русифицированных программ управления у заказчика. Обеспечивать бесперебойную работу в диапазоне температур -40 +50 градусов по Цельсию и при влажности 100%.

Обоснование задачи

На момент постановки задачи выявлено отсутствие известных готовых решений, удовлетворяющих условиям задачи. Существующие предложения обеспечивают перекрытие заявленного диапазона, либо набором нескольких МШУ, либо путем применения схем сложения сигналов от разных МШУ и дополнительной необходимостью усиления сигналов из за потерь в кабельных линиях.

Решение задачи

В результате глубокого анализа рынка были выявлены несколько зарубежных производителей на базе которых теоритически можно было решить поставленную задачу. В ходе удаленного взаимодействия (телефон, e-mail, видеоконференцсвязь) выбор остановился на компании Acorde Technologies (Испания), c которой была согласована топология и принципиальная схема будущего МШУ

Изготовление изделия

Разработка опытного образца заняла около 5 месяцев. Специалисты Navtelsat контролировали каждый этап работ: выбор топологии, выбор компонентов, результаты тестов волноводных переходов, усилителей каскадов, микрополосковых фильтров, гетеродинов, механический дизайн корпуса, тесты прототипа, климатические и выбрацимонные тесты.






ОПИСАНИЕ АРХИТЕКТУРЫ ИЗДЕЛИЯ

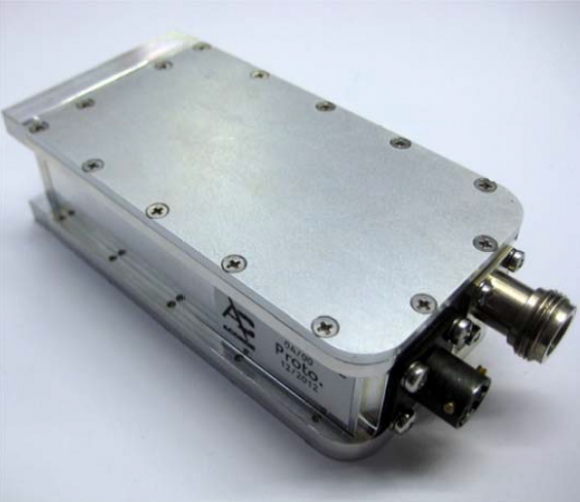

Корпус изделия выполнен из алюминиевого сплава. На входе интерфейс WR-42. Для удаленного управления переключением поддиапазонов предусмотрен порт RS-485. Изделие может быть оснащено портом Ethernet для управление по IP ротоколу. При использовании порта RS-485 дальность кабельной линии ограничена дистанцией 150м. На выходе-разъем N типа. Внутри располагаются 2 печтаные платы. На первой плате располагаются элементы, отвечающие за питание изделия, входные и выходные интерфейсы, малошумящие усилители, переключатели, 2 полосовых фитра (BPF  на диапазоны 17,7-19,2 и 19,2-21,2 ГГц), сумматоры, усилители ПЧ, аттеньюаторы, диплексеры. Вторая функциональная плата отвечает за генерацию опорной частоты кварцевым генераторм частотой с 100 МГц, контролируемым напряжением в схему входит  синтезатор частот, а также блок контроллера с процессором, отвечающим за переключение поддиапазонов и контролем входных и выходных параметров. Особое внимание было уделено подавлению зеркальных каналов минимум на 30 дБ и стабильности при этом коэффициента усиления, а также минимальному уровню фазовых шумов. Для достижения требуемого значения по подавлению зеркальных каналов применена технология построения изолированной камеры с вытравленными на плате микрополосковыми фильтрами (hairpin). Данная технология позволяет эффективно подавлять возникающие, т.н. зеркальные каналы приема.







Так как заказчик предъявил требование по крайне жесткому температурному режиму работы изделий -40°C - +55°C, то, естесственно, при изменении температуры окружающей среды, меняются и характеристики изделия. Для того, чтобы изменения характеристик изделия были минимальны была специально разработана цепь компенсации  усиления, чьей целью является постоянный контроль данного параметра и при отклонении коэффициента на +/- 1дБ компенсировать и выравнивать коэффициент усиления на необходимый уровень. Тесты готового изделия показали полное соответствие предъявляемых требований заказчика и результатов разработанного прототипа. На некотором этапе процесс осложнился тем, что заказчик ужесточил требования в области динамического диапазона будущего усилителя, в официальном порядке запросив расширение его до 60дБ от изначальных 45 дБ уже на этапе разработки опытного образца, но благодаря тесному взаимодействию с производителем и дипломатии удалось без удорожания стоимости проекта решить и данную задачу. Естесственно, этого бы не случилось без знания языка, технологий, то есть производитель видел, что он работает с компанией, которая четко ставит задачи и добивается их исполнения.




Компания Navtelsat обладает эксклюзивными правами на продажу данных изделий в РФ. Изделия обладают рядом дополнительных особенностей. За подробной информацией, обращайтесь в компанию Navtelsat.
