Решения и разработкиРАЗРАБОТКА: АНТЕННА 2,4 М ДЛЯ ПРИЕМА L/S ДИАПАЗОНОВ И ОБЕИХ ОРТОГОНАЛЬНЫХ КРУГОВЫХ ПОЛЯРИЗАЦИЙ В КАЖДОМ ИЗ ДИАПАЗОНОВ

РАЗРАБОТКА: АНТЕННА 2,4 М ДЛЯ ПРИЕМА L/S ДИАПАЗОНОВ И ОБЕИХ ОРТОГОНАЛЬНЫХ КРУГОВЫХ ПОЛЯРИЗАЦИЙ В КАЖДОМ ИЗ ДИАПАЗОНОВ

ОПИСАНИЕ ЭТАПОВ ВЫПОЛНЕНИЯ ПРОЕКТА

Постановка задачи

По техническому заданию заказчика АФС L/S должна обеспечивать: -Диаметр основного рефлектора не менее 2м;  -  Неоперативное наведение зеркала в секторе углов: по азимуту от - 70 до + 70°, по углу места от 5 до 60°. -  Прием сигналов: -  ССС  круговой поляризации (RCHP/LHCP) в L -диапазоне частот от 1525 до 1559 МГц; -  ССС  круговой поляризации (RCHP/LHCP) в S -диапазоне частот от 2505 до 2535 МГц. -  Ручное наведение АФС L/S системой механического привода. -  Сохранность технических и эксплуатационных характеристик антенны при воздействии на нее ветровых нагрузок со скоростью не менее 20 м/с при рабочей ветровой нагрузке и не менее 50 м/с при предельной ветровой нагрузке.

Обоснование задачи

На момент постановки задачи выявлено отсутствие известных готовых решений, удовлетворяющих условиям задачи. Существующие предложения ограничиваются однодиапазонными облучающими системами L либо S диапазонов. В большинстве случаев антенны представляли собой патч-панели и не обладали достаточными энергетическими параметрам для уверенного приема сигналов ССС в заявленных диапазонах.

Решение задачи

В результате глубокого анализа рынка были выявлены несколько зарубежных производителей на базе которых теоретически можно было решить поставленную задачу. В ходе удаленного взаимодействия (телефон, e-mail, видеоконференцсвязь) выбор остановился на компании MWave Industries Испания), c которой была согласована эскизная часть и принцип построения системы облучения.

Изготовление изделия

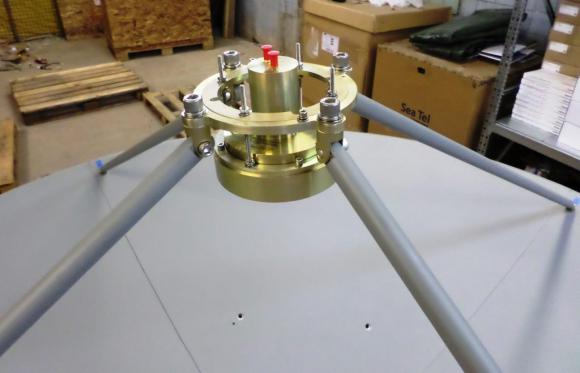

Разработка опытного образца заняла около 7 месяцев. Специалисты Navtelsat контролировали каждый этап работ: выбор материалов, выбор компонентов, результаты тестов и компьютерного моделирования облучающей системы с помощю программного обеспечения MICIAN, у механический дизайн, тесты прототипа, климатические и выбрационные тесты.
